มาทำความรู้จักกับ "ปลั๊กเกจ (Plug Gauge)" คืออะไร



ปลั๊กเกจ (Plug Gauge) ลักษณะคล้ายกับดัมเบลยกน้ำหนัก ส่วนประกอบทั้ง 2 ฝั่งคือ GO และ NOGO โดยตัวปลั๊กเกจนั้นจะนิยมนำไปใช้กับการตรวจสอบงานในการผลิตประเภท Mass Production ทำให้มีความสะวกและรวดเร็วในการตรวจสอบชิ้นงานในการผลิต

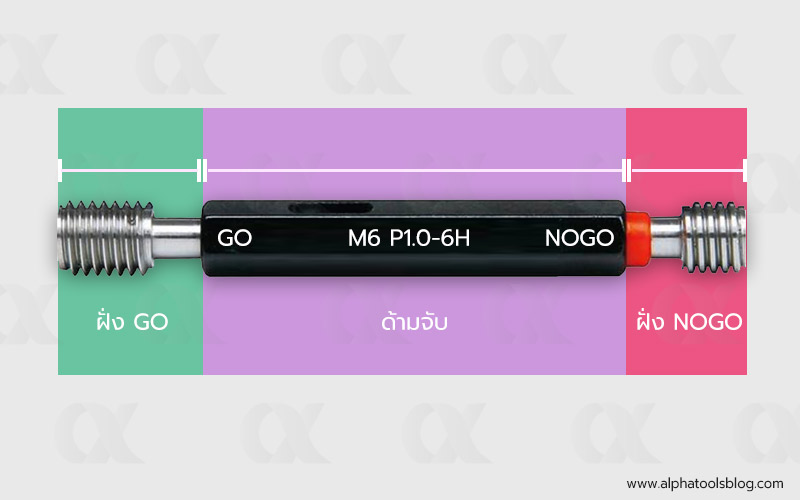

ส่วนประกอบของ "ปลั๊กเกจ (Plug Gauge)" มีอะไรบ้าง





ปลั๊กเกจ ฝั่ง GO

จุดสั่งเกตุ ปลั๊กเกจ ฝั่ง GO ลักษณะจะเป็นแท่งเหล็กมีความหนามากกว่าฝั่ง NOGO เพราะเวลาส่วมแท่งเหล็กเข้าในรูเจาะ สามารถตรวจสอบได้ว่า รูของชิ้นงานนั้นมีขนาดสม่ำเสมอตลอดทั้งรู้หรือไม่



ปลั๊กเกจ ฝั่ง NOGO

ลักษณะจะเป็นแท่งเหล็กมีความบางกว่าฝั่ง GO เพราะเมื่อทำการส่วมแท่งเหล็กเข้าไป จะไม่สามารถสวมได้จึงไม่จำเป็นต้องผลิตให้มีความหนาเท่ากับฝั่ง GO นั้นเอง



ปลั๊กเกจ ด้ามจับ

ส่วนนี้เป็นส่วนสำคัญ เพื่อใช้บอกขนาดเส้นผ่านศูนย์กลางของตัวปลั๊ก และ ค่าพิกัด บอกค่าความคลาดเคลื่อนของรู
M คือ บอกชนิดของเกลียวในระบบเมตริก (Metric)
6 คือ ขนาดของเกลียว ในระบบนั้น ๆ
P1.0 คือ บอกระยะพิทช์ (Pitch)
6H คือ บอกมาตรฐานความละเอียดของเกลียว
